포스트텐션 정착부 모델링 방법
skyground21
2025. 4. 3. 13:39
반응형
포스트텐션 정착부 모델링 방법

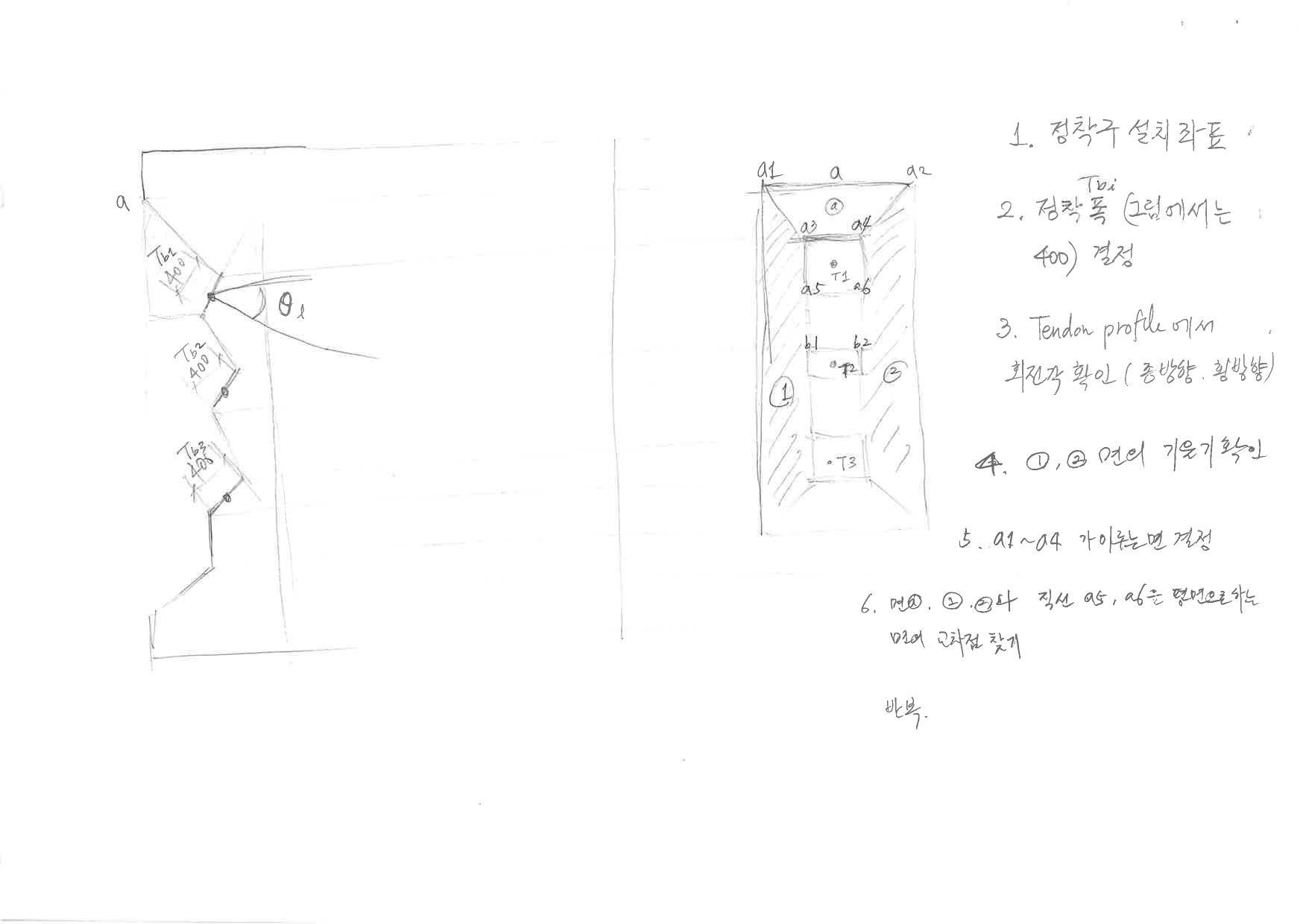

1. 정착구 설치 좌표
2. 정착구 폭(Tbi 그림에서는 400) 결정
3. Tendon profile에서 정착장치의 회전각 확인(종방향, 횡방향)
4. ①,②면의 기울기 확인
5. a1~a4가 이루는 면 결정
6. 면ⓐ, ①, ②와 직선 a5, a6을 평면으로 하는 면의 교차점 찾기
반복
