□ 한국형 BIM 표준 라이브러리



ㅇ 설계시 자주 사용되는 건축요소(창문, 벽 등)에 대하여 한국의 실무환경에 맞는 표준속성이 탑재된 3차원 형상 데이터를 미리 제작, BIM 프로그램에 다운로드하여 활용할 수 있도록 하는 설계요소 DB



- 단일 라이브러리 약2,950건, 복합 라이브러리 약300건 등

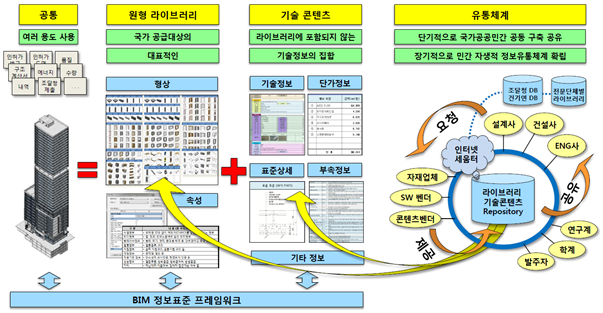

< 표준 라이브러리-기술콘텐츠 연계 활용 체계>











□ 활용 어플리케이션

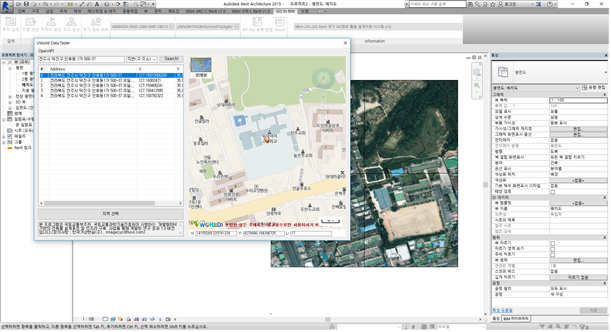

ㅇ (GIS 활용 BIM기반 설계지원 시스템) 국가공간정보유통시스템(V-World)에 구축되어 있는 GIS 정보*를 BIM 제작도구로 불러와 해당대지의 정확한 3D 지형 위에서 BIM 모델링 가능



* 3D 지형정보, 위성사진, 지적도, 대지면적·건폐율·지구지역 등 토지정보

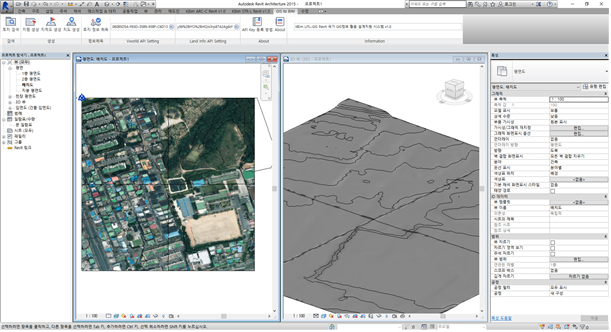

< GIS정보-BIM 연계 활용 이미지>



< GIS정보-BIM 연계 활용 이미지>

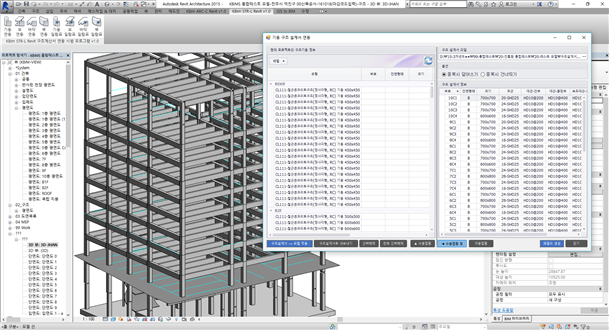

ㅇ (구조계산서 연동 프로그램) 별도의 구조해석·설계를 통해 작성된 구조계산서를 표준화된 작성기준 양식·프로그램과 연계시켜 자동으로 BIM 라이브러리 생성 및 BIM 모델 수정



- BIM 라이브러리 유형 자동생성에 0.5초, BIM 데이터 100개를 1분 이내에 처리하는 등 업무효율성 120배 향상

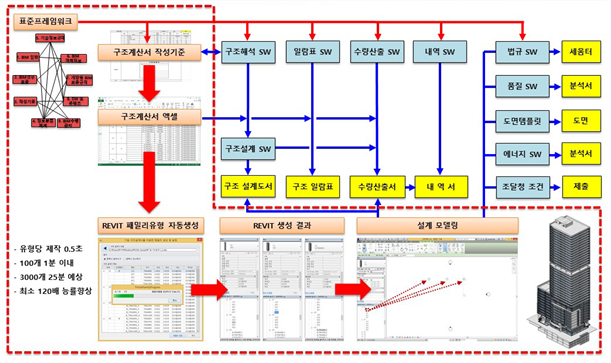

< 구조계산서 연동 BIM 연계 활용 이미지>



ㅇ (개산견적 시범 프로그램) 개방형 BIM 정보교환 표준 포맷인 IFC를 기반으로 건축물량 및 공종별 개산 공사비 산출, 내역서 등 관련 설계도서 생성 가능

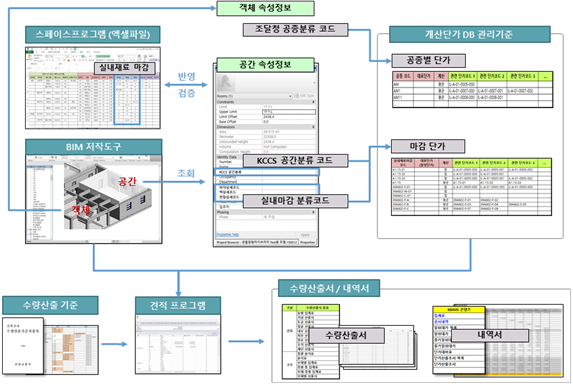

< 개산견적 BIM 연계 활용 이미지>
