Rhino 7이하에서 GLTF파일로 내보내기

Export GLTF from Rhino 7 and Below



Rhino에서 GLTF를 내보내는 방법은 간단합니다. GLTF 파일 형식은 PBR materials을 사용하므로, 정확한 materials 내보내기를 위해 Rhino의 Physically Based materials을 사용하는 것이 좋으며, 그렇지 않은 경우, Vertex Colors 사용 옵션을 체크하면 Rhino가 레이어의 색상으로 내보냅니다.

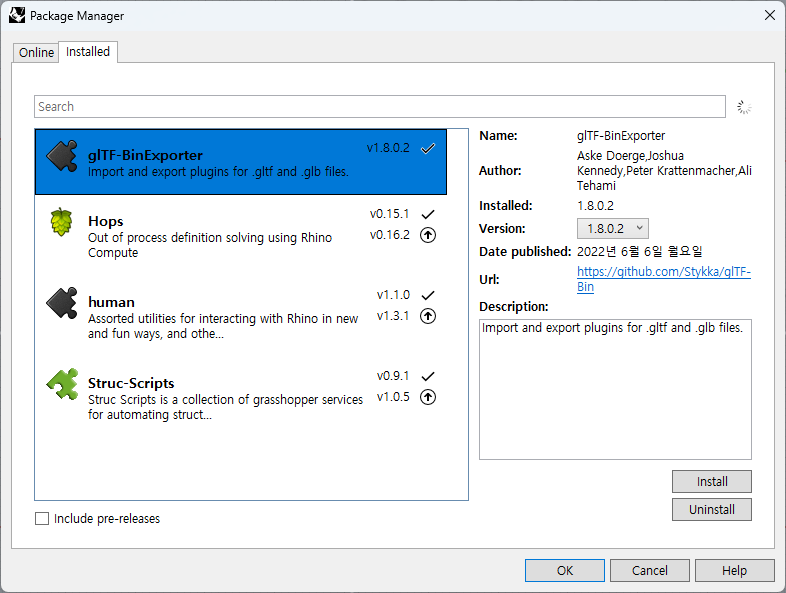

1.) Rhino에서 .glb를 내보내려면, 먼저 .glb 내보내기 패키지를 설치해야 합니다. Rhinos에서 package manager는 Tools > Package Manager...에서 찾을 수 있습니다.



2.) 검색 필드에 .glb를 입력하고 "gltf-binexporter"를 선택하여 설치합니다. 그러면 .glb로 내보낼 수 있습니다. 적용하려면 Rhino를 다시 시작해야 할 수도 있습니다.





3.) Physically Based로 모델을 설정하고 나면 익스포트할 준비가 된 것입니다.

• 머티리얼이 레이어에 할당된 경우 레이어 내의 오브젝트가 중첩되지 않았는지, 모든 CAD 블록이 "폭발"되어 있는지 확인합니다. 에셋을 선택한 상태에서 "Explode"를 입력하면 이 작업을 수행할 수 있습니다.

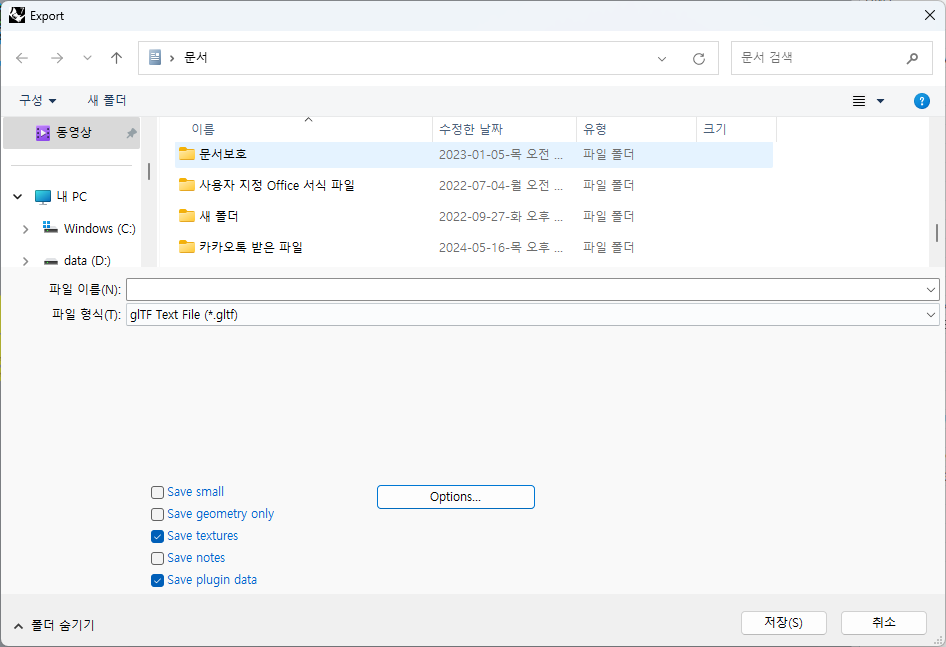

4.) File > Export Selected and then select .glb. Map Rhino Z to GLTF Y로 체크한다.

Options... 클릭





그런데 생성된 glTF파일을 열어보니 객체가 Rhino에서 작성한 위치에 있지 않고 이상한 위치에 이동되어 있다.

무슨 이유인지는 잘 모르겠다.
